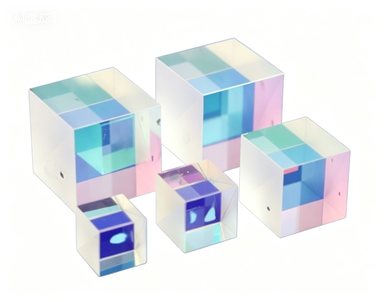

Unser Der polarisierende Strahlteilerwürfel (PBS-Würfel) besteht aus zwei präzisionsgefertigten, hochtoleranten rechtwinkligen Prismen, die miteinander verklebt sind. zusammen. Eines der Prismen besitzt eine teilreflektierende metallisch-dielektrische Beschichtung auf seiner Hypotenuse. Das einfallende Licht sollte in das Prisma eintreten wiDie beschichtete Hypotenuse dient dazu, den durch den optischen Zement hindurchtretenden Energieverlust zu minimieren. kann den unpolarisierten Strahl in zwei orthogonale, linear polarisierte Komponenten aufspalten. P-polarisiertes Licht wird transmittiert, während s-polarisiertes Licht reflektiert wird.iDie Absorption ist vernachlässigbar. Das Extinktionsverhältnis beträgt für die hergestellten Strahlteiler mehr als 1000:1. mit N-BK7-Glas und besser als 100,1 für Strahlteiler aus UV-geschmolzenem Siliziumdioxid. Diese Würfel werden für die Verwendung empfohlen. in gepulsten Lasersystemen und zur Reinigung der Polarisation in Multimode-Hochleistungslasern.
ANWENDUNGEN
WSS
Laseranwendungen
Glasfaserkommunikationssysteme
40 G/100 G Komponenten
POLARISIERENDER STRAHLTEILERWÜRFEL
Abmessungen
Gemeinsame Spezifikation
Material | N-BK7 oder UV-Quarzglas |
Ttypische Dimension | 3 mm x 3 mm x 3 mm, 3,2 mm x 3,2 mm x 3,2 mm |
Ebenheit | λ/4@632,8nm |
Oberflächenqualität | (kratzen/graben) Besser als 40-20 |
Strahlablenkung | <3 Bogenminuten |
Einfallswinkel | 0+/-3 |
Hauptübertragung | Tp>95%, Ts< 1% |
Hauptreflexion | Rs > 99 %, Rp< 5% |
Beschichtung | „Polarisierende Strahlteilerbeschichtung auf der Hypotenuse; AR-Beschichtung auf den übrigen Eingangs- und Ausgangsflächen“ |
Andere Größen, Keilwinkel, Durchmesser und Beschichtungen sind auf Anfrage ebenfalls erhältlich.
Bereit für den Start? Anfrage von E-Mail: rose@mt-optics.com
Verwandte Produkte

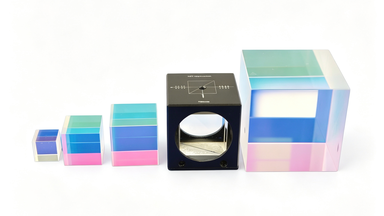

Nichtpolarisierender Strahlteilerwürfel (NPBS)

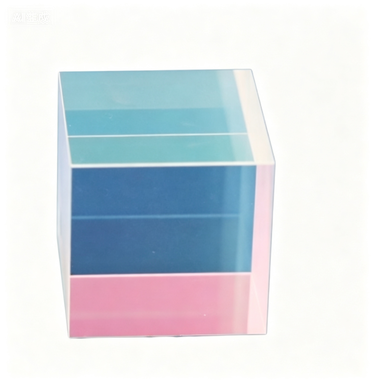

Optischer Isolator

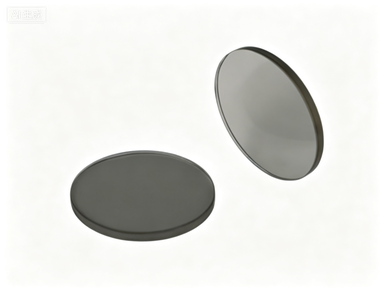

Dünnschicht-Linearpolarisator
Über uns

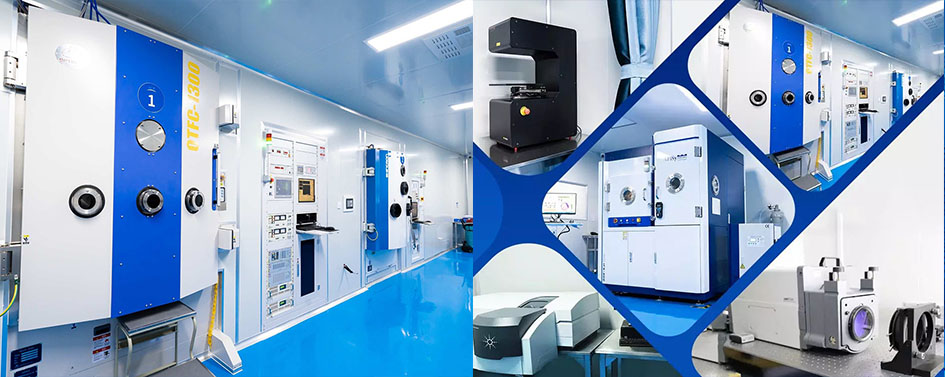

MT-Optics, Inc..MT-Optics wurde 2008 gegründet und ist ein privates Unternehmen, das sich auf den Export von optischen Mehrelementkomponenten für Bildgebungssysteme und optomechanische Geräte spezialisiert hat. MT-Optics verfügt über moderne Fertigungsanlagen, darunter Optorun-Beschichtungsanlagen, CNC-Schleif- und Poliermaschinen, Hochgeschwindigkeits- und Präzisionspoliermaschinen, Ultraschallreiniger usw. Zudem setzen wir Prüfgeräte wie Zygo, Cary 5000 und das Trioptics Prism Master 0,5"-Prismenmesssystem ein. Wir beliefern OEM-Kunden mit hohem Technologieanspruch.
Polarisationsoptik:Glan Taylor Polarisatoren, Glan Laser Polarisatoren, Wollaston Polarisatoren, Rochon Polarisatoren, Glan Laser Polarisatoren mit hoher Transmission, Glan Thompson Polarisatoren, Glan Thompson Polarisationsstrahlteilerwürfel, Polarisationsstrahlverdränger, Breitband-Polarisationsstrahlkombinierer, Wellenplatte niedriger Ordnung, Zementierte Wellenplatte nullter Ordnung, Optisch kontaktierte Wellenplatte nullter Ordnung, Luftspalt-Wellenplatte nullter Ordnung, Echte Wellenplatte nullter Ordnung, Zweiwellenlängen-Wellenplatte, Achromatische Wellenplatte, Quarz-Polarisationsrotator, Polarisationswürfel-Strahlteiler (PBS), Nicht-polarisierender Strahlteilerwürfel (NPBS), Dünnschicht-Linearpolarisator, Optischer Isolator.

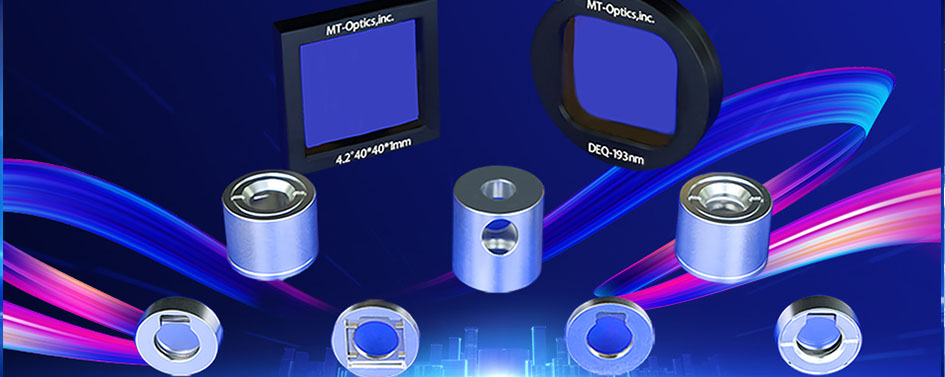

Kundenspezifische VUV-Polarisatoren für Laser bei 193 nm: 193nm Glan Taylor Polarisatoren, 193nm Glan Laser Polarisatoren, Rochon Polarisatoren 193nm, 193nm Niedrigordnungs-Wellenplatte, 193nm Luftspalt-Nullordnungs-Wellenplatte, Vakuum-Ultraviolett 193nm Serie.
