Kristallpolarisatoren

Kristallpolarisatoren

• l Material: Calcit, α-BBO, YVO4, MgF2 oder Bergkristall
• l Individuelle Abmessungen und Formen
• l Durchmesser von 5 bis 25,4 mm
• l Lichte Öffnung: Zentrale 90 % des Durchmessers
• l Wellenfrontverzerrung: λ/4@632,8nm
• l Oberflächenqualität: 20-10 S/D
• l Strahlabweichung :＜3′
• l Extinktionsverhältnis: 100.000:1
• l Standard- und kundenspezifische Beschichtungsoptionen verfügbar
• Hohe Laserschadensschwelle

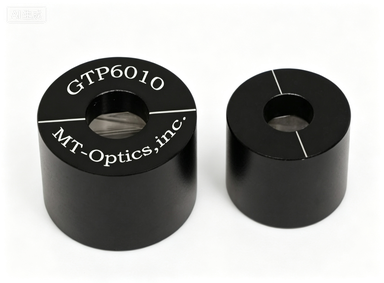

Wir bieten eine umfangreiche Produktionslinie doppelbrechender Kristalle für Polarisationsanwendungen. Unsere Kristallpolarisatoren umfassen Glan-Taylor-, Glan-Laser-, Glan-Thompson-, Wollaston- und Rochon-Polarisatoren sowie Quarz-Polarisationsrotatoren. Als Substrate stehen α-BBO (UV), Calcit (sichtbares Licht bis Nahinfrarot), Yttriumorthovanadat (YVO₄, Nahinfrarot bis Mittelinfrarot), MgF₂ (UV bis Mittelinfrarot) und Kristallquarz (UV bis Nahinfrarot) zur Verfügung. Die Kristalle sind sowohl montiert als auch unmontiert erhältlich. Kontaktieren Sie uns gerne, um die optimale Kombination aus Bauart, Substrat, Beschichtung, Betriebswinkel und Laserbeständigkeit für Ihre Anwendung zu finden.

Metrologie

Das Extinktionsverhältnis ist ein wichtiger Faktor bei der Auswahl eines Polarisators. Wir verwenden Polarisierung Aussterben Das Ratio (PER)-System ist ein einfach zu bedienendes, hochempfindliches Instrument zur Messung sowohl des Polarisationsextinktionsverhältnisses (PER) als auch des Extinktionsverhältnisses (ER).

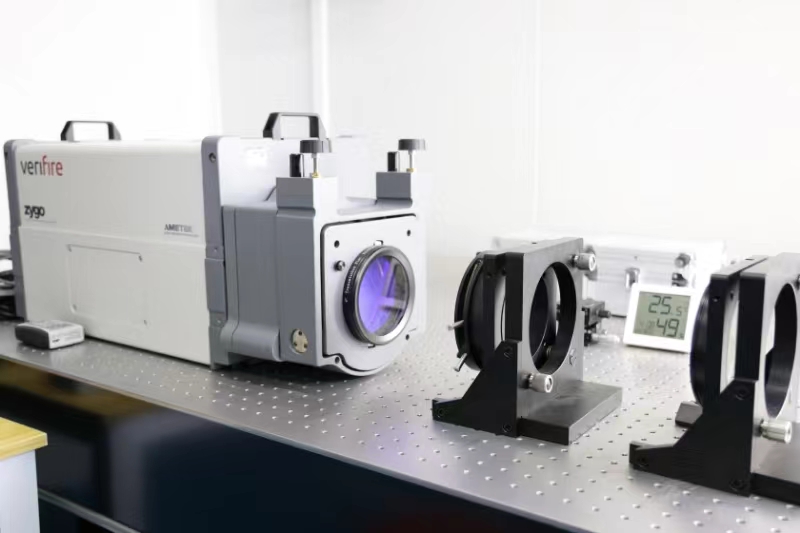

 ZYGO-Interferometer zur Wellenfront- und Parallelitätsmessung mit λ/50-Genauigkeit. Genauigkeit der Parallelitätsmessung: 0,5″.

Messung des Extinktionsverhältnisses

PER:>50dB

ER:>250000:1
