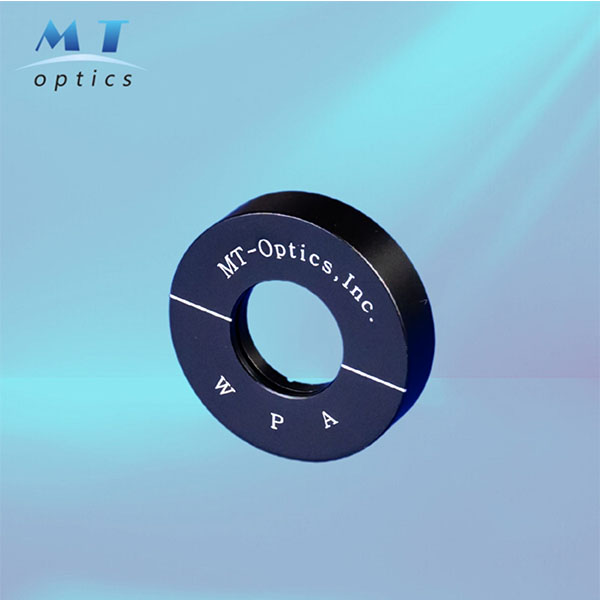

Eine Wellenplatteist aus einem Material hergestellt, das Doppelbrechung aufweist Es handelt sich um ein optisches Gerät, dessen polierte Flächen die optische Achse enthalten. Die Geschwindigkeiten der außerordentlichen Wellen und gewöhnlich Strahlen Die Doppelbrechungseigenschaften der Materialien variieren umgekehrt proportional zu ihrem Brechungsindex. Indizes. Der Geschwindigkeitsunterschied führt zu einer Phase. Der Unterschied entsteht bei der Rekombination der beiden Strahlen. Bei jeder bestimmten Wellenlänge wird die Phasendifferenz durch die Dicke der Wellenplatte bestimmt.
Eine Halbwellenplatte dreht linear polarisiertes Licht in jede gewünschte Richtung Orientierung. Der Drehwinkel ist doppelt so groß wie der Winkel zwischen dem einfallenden Licht. polarisiertes Licht und optische Achse.
Viertelwellenplatte
Bei linearer Polarisation Licht wird unter einem Winkel von 45° zur Achse einer Viertelwellenplatte eingestrahlt, das Ausgangssignal ist kreisförmig polarisiert,ähnlich, Eingehendes zirkular polarisiertes Licht wird in linear polarisiertes Licht umgewandelt.
LWellenplatte niedriger Ordnung (Mehrordnung)
Mmehrere Ordnung der Wellenplatte bedeutet die Verzögerung oDer Lichtweg erfährt neben der relativen Phasenverzögerung eine bestimmte Anzahl von Wellenlängenverschiebungen. Die Dicke von Wellenplättchen höherer Ordnung beträgt stets etwa 0,5 mm. Im Vergleich zu Wellenplättchen nullter Ordnung reagieren Wellenplättchen höherer Ordnung empfindlicher auf Wellenlängen- und Temperaturänderungen. Sie sind jedoch kostengünstiger und werden in vielen Anwendungen eingesetzt, in denen die erhöhte Empfindlichkeit nicht kritisch ist.
Merkmale:
Dicke: 0,2–0,5 mm
Hohe Schadensschwelle
Bessere Temperaturbandbreite
Niedrige Kosten
Doppelwellenlängen-Wellenplatte
Eine Doppelwellenlängen-Wellenplatte ist eine Mehrfachwellenplatte, die eine spezifische Phasenverzögerung bei zwei verschiedenen Wellenlängen bietet.
Nullte Wellenplatte
Die Wellenplatte nullter Ordnung ist so konstruiert, dass sie eine Phasenverzögerung bewirkt. von null vollen Wellen, plus der gewünscht FraktionNullordnungs-Wellenplatten zeigen bessere Leistungen als Wellenplatten höherer Ordnung; sie verfügen über eine große Bandbreite und einen niedrigeren Widerstand. Empfindlichkeit auf Temperatur- und Wellenlängenänderungen.
Nullordnungs-Wellenplatte – mit Epoxidharz verklebt
Nullordnungs-Wellenplatte – mit Epoxidharz verklebt Eine zementierte Nullordnungs-Wellenplatte besteht aus zwei Quarzplatten, deren schnelle Achse gekreuztDie beiden Platten werden mit UV-Epoxidharz verklebt. Der Dickenunterschied zwischen den beiden Platten bestimmt die Phasenverzögerung. Nullordnungs-Wellenplättchen weisen eine deutlich geringere Abhängigkeit von Temperatur- und Wellenlängenänderungen auf als Mehrordnungs-Wellenplättchen.
Merkmale:
Mit Epoxidharz verklebt
Dicke 1,5–2 mm
Doppelverzögerungsplatten
Breite spektrale Bandbreite
Breiter Temperaturbereich
Nullordnungs-Wellenplatte – optisch kontaktiert
Optisch kontaktierte Nullordnungs-Wellenplatte Sie besteht aus zwei Quarzplatten, deren schnelle Achsen sich kreuzen. Die beiden Platten sind optisch kontaktiert, der optische Pfad ist epoxidfrei. Der Dickenunterschied zwischen den beiden Platten bestimmt die Phasenverzögerung. Null Wellenplatten höherer Ordnung weisen eine wesentlich geringere Abhängigkeit von Temperatur- und Wellenlängenänderungen auf als Wellenplatten höherer Ordnung.
Merkmale:
Luftzwischenraum
Dicke 1,5–2 mm
Doppelverzögerungsplatten
Breite spektrale Bandbreite
Breiter Temperaturbereich
Hohe Schadensschwelle
Mbedrängt
Nullte Ordnung Wellenplatte-Luftspalt
Eine luftspaltige Nullordnungs-Wellenplatte besteht aus zwei Quarzplatten, die in einer Halterung so montiert sind, dass ein Luftspalt zwischen den Platten entsteht. Die Dickendifferenz der beiden Platten bestimmt die Phasenverzögerung. Nullordnungs-Wellenplatten weisen eine deutlich geringere Abhängigkeit von Temperatur- und Wellenlängenänderungen auf als Mehrordnungs-Wellenplatten.
Merkmale:
Luftzwischenraum
Dicke 1,5–2 mm
Doppelverzögerungsplatten
Breite spektrale Bandbreite
Breiter Temperaturbereich
Hohe Schadensschwelle
Montiert
Echte Wellenplatten-Zementierung nullter Ordnung
Diese Art von Nullordnungs-Wellenplatte besteht aus einer echten Nullordnungs-Wellenplatte und einem BK7-Substrat. Da die Wellenplatte sehr dünn und leicht zu beschädigen ist, dient die BK7-Platte der Verstärkung. die Wellenplatte.
Merkmale:
Mit Expoy verklebt
Breite spektrale Bandbreite
Breites Temperaturband
Weitwinkelbandbreite
Echte Nullte Ordnung Wellenplatte – Einzelplatte
Merkmale:
Einzelplatte
Weitwinkelbandbreite
Breites Temperaturband
Breite Wellenlängenbandbreite
Hohe Schadensschwelle
Dünne Dicke: 0,04–0,09 Mikrometer
