Glan Taylor Polarisator ist ein Gerät, das linear polarisiertes Licht aus Licht anderer Polarisationszustände erzeugt. Es besteht aus zwei Prismen aus gleichem doppelbrechenden Material, die durch einen Luftspalt getrennt sind. Der Glan-Taylor-Polarisator teilt einen einfallenden unpolarisierten Strahl in zwei Strahlen auf: einen außerordentlichen Strahl, der auf die andere Seite durchgelassen wird, und einen ordentlichen Strahl, der vollständig reflektiert und absorbiert wird.   Merkmale: Luftspalt In der Nähe von Brewster's Angle Cutting Hohe Polarisationsreinheit Kurze Länge Geeignet für Anwendungen mit niedriger bis mittlerer Leistung

Glan Laserprismen ist ein Glan-Taylor-Polarisator, der speziell für Hochenergieanwendungen entwickelt wurde. An der Gehäuseseite befinden sich zwei Bohrungen. Der normale Strahl wird schräg reflektiert und verlässt den Polarisator durch eine der Bohrungen.   Merkmale: Luftspalt In der Nähe von Brewster's Angle Cutting Hohe Polarisationsreinheit Mit Fluchtfenster montiert Geeignet für Hochleistungsanwendungen

Wollaston-Polarisator kann einen einfallenden Strahl in zwei Strahlen aufteilen: einen außerordentlichen und einen ordentlichen Strahl mit einem von der Wellenlänge abhängigen Ablenkungswinkel. Beide Strahlen werden durch die andere Oberfläche transmittiert. Merkmale:Zementiert oder optisch kontaktiertGetrennte normale und außergewöhnliche Strahlen in einem bestimmten WinkelGeeignet für Anwendungen mit geringer Leistung und wenn eine große Abweichung erforderlich ist

Rochon-Polarisator trennt den einfallenden Strahl in einen ordentlichen und einen außerordentlichen Strahl wie ein Wollaston-Polarisator, aber der außerordentliche Strahl wird gerade durchgelassen, während der ordentliche Strahl mit einem Ablenkungswinkel durchgelassen wird. Merkmale:Optisch kontaktiertHohe PolarisationsreinheitGeeignet für Anwendungen mit niedriger oder hoher Leistung

Glan-Laserpolarisator mit hoher Transmission ist ein speziell entwickelter Polarisator, der auf dem Brewster-Cut-Kristall basiert und die Transmission von normalerweise >85 % auf 95 % verbessern kann. Dieser Polarisator kann sowohl aus Kalzit als auch aus YVO4 hergestellt werden.   Merkmale: Luftspalt Alle Winkelschnitte von Brewster Hohe Polarisationsreinheit Mit Fluchtfenster montiert Geeignet für Hochleistungsanwendungen Hohe Transmission Brewster-Winkel-Eingabe

Glan Thompson Polarisator besteht aus zwei gleichen Kalzitprismen, die miteinander verbunden sind. Der außergewöhnliche Strahl wird durchgelassen, während der ordentliche Strahl abgelenkt und absorbiert wird.   Merkmale: Zementiert Weites Akzeptanzwinkelfeld Geeignet für Anwendungen mit geringem Stromverbrauch

Polarisierende Strahlteilerwürfel von Glan Thompson verwendet zwei zementierte Kalzitprismen, um unpolarisiertes Licht in s-polarisierte (45° abgelenkte) und p-polarisierte (durchgelassene) Strahlen mit 90 %+ Transmission in einem rechteckigen Metallgehäuse zu trennen, ideal für Anwendungen, die duale lineare Polarisationszustände erfordern, wie Interferometrie und Lasersysteme.   Merkmale: Zementiert Hohe Polarisationsreinheit Hohe Transmission Geeignet für Anwendungen mit geringem Stromverbrauch O-Ray und E-Ray bei 45 Grad teilen

Polarisationsstrahlverschieber Wird verwendet, um einen unpolarisierten Strahl in zwei orthogonal polarisierte, parallel zueinander verlaufende Ausgangsstrahlen zu trennen. Die normale Polarisation wird direkt übertragen, während die außerpolarisierte Polarisation vom normalen Strahl abweicht. Er kann als polarisierender Strahlteiler verwendet werden. Polarisationsstrahlversetzer können auch verwendet werden, um zwei orthogonal polarisierte Strahlen zu kombinieren. Die am häufigsten verwendeten Materialien für Polarisationsstrahlversetzer sind Yttriumvanadat (YVO4), a-BBO, Kalzit usw.Merkmale:Arbeitswellenlänge 350-4000 nmYVO4, a-BBO, Calcit verfügbarOrthogonal polarisierte Ausgänge, Ausgänge parallel zum EingangHohes Extinktionsverhältnis (>105)

Wellenplatte mit mehrfacher Ordnung bedeutet, dass die Verzögerung eines Lichtwegs zusätzlich zur fraktionalen Designverzögerung eine bestimmte Anzahl von vollen Wellenlängenverschiebungen erfährt. Die Dicke einer mehrstufigen Wellenplatte beträgt stets etwa 0,5 mm. Im Vergleich zu einer nullstufigen Wellenplatte reagiert eine mehrstufige Wellenplatte empfindlicher auf Wellenlängen- und Temperaturänderungen. Sie sind jedoch kostengünstiger und werden häufig in Anwendungen eingesetzt, bei denen die erhöhte Empfindlichkeit nicht entscheidend ist.   Merkmale: Dicke: 0,2-0,5 mm Hohe Schadensschwelle Bessere Temperaturbandbreite Niedrige Kosten

Optisch kontaktierte Wellenplatte nullter Ordnung besteht aus zwei Quarzplatten, deren schnelle Achsen sich kreuzen. Die beiden Platten werden optisch kontaktiert, der optische Pfad ist epoxidfrei. Der Dickenunterschied zwischen den beiden Platten bestimmt die Verzögerung. Nullordnungs-Verzögerungsplatten weisen eine wesentlich geringere Abhängigkeit von Temperatur- und Wellenlängenänderungen auf als Mehrordnungs-Verzögerungsplatten.   Merkmale: Optisch kontaktiert Dicke 1,5~2mm Doppelte Verzögerungsplatten Große spektrale Bandbreite Breiter Temperaturbereich Hohe Schadensschwelle

Luftbeabstandete Wellenplatte nullter Ordnung besteht aus zwei Quarzplatten, die in einer Halterung montiert sind, so dass zwischen ihnen ein Luftspalt entsteht. Der Dickenunterschied zwischen den beiden Platten bestimmt die Verzögerung. Verzögerungsplatten nullter Ordnung weisen eine wesentlich geringere Abhängigkeit von Temperatur- und Wellenlängenänderungen auf als Verzögerungsplatten mehrer Ordnung.   Merkmale: Luftspalt Dicke 1,5~2mm Doppelte Verzögerungsplatten Große spektrale Bandbreite Breiter Temperaturbereich Hohe Schadensschwelle AR-beschichtet und montiert

Diese Art von Wellenplatte nullter Ordnung besteht aus einer echten Wellenplatte nullter Ordnung und einem BK7-Substrat. Da die Wellenplatte sehr dünn ist und leicht beschädigt werden kann, besteht die Funktion der BK7-Platte darin, die Wellenplatte zu verstärken.   Merkmale: Große spektrale Bandbreite Breiter Temperaturbereich Weitwinkelbandbreite Zementiert durch Expoy

Wellenplatte mit zwei Wellenlängen ist eine fortschrittliche optische Komponente zur präzisen Steuerung der Polarisationszustände zweier unterschiedlicher Laserwellenlängen. Sie wird häufig in der Lasertechnologie, nichtlinearen optischen Systemen und optischen Präzisionsinstrumenten eingesetzt. Ihre Hauptfunktion besteht darin, eine vordefinierte Phasenverzögerung bei zwei spezifischen Wellenlängen zu erreichen, die Effizienz der Polarisationskonversion zu optimieren und die Anforderungen komplexer optischer Systeme zu erfüllen.

Achromatische Wellenplatte ähnelt der Nullordnungs-Wellenplatte, besteht jedoch aus unterschiedlich doppelbrechenden Kristallen. Da die Dispersion der Doppelbrechung der beiden Materialien unterschiedlich ist, können die Verzögerungswerte über einen breiten Wellenlängenbereich festgelegt werden. Dadurch reagiert die Verzögerung weniger empfindlich auf Wellenlängenänderungen. Mit anderen Worten: Sie kann in einem breiten Wellenlängenbereich eingesetzt werden.   Merkmale: Epoxidkleber oder Luftspalt verfügbar Sehr große Bandbreite

Quarz-Polarisationsrotatoren Bietet eine Rotation von 45° oder 90° bei einer Reihe gängiger Laserwellenlängen. Die optische Achse eines Polarisationsrotators steht senkrecht zur polierten Oberfläche der Optik. Dadurch wird die Ausrichtung des eingestrahlten linear polarisierten Lichts während der Ausbreitung durch das Gerät gedreht. MT-Optics, Inc. bietet Links- und Rechtsrotatoren an.

Polarisierende Strahlteilerwürfel Teilt zufällig polarisierte Strahlen in zwei orthogonale, linear polarisierte Komponenten auf. S-polarisiertes Licht wird im 90°-Winkel reflektiert, während P-polarisiertes Licht transmittiert wird. Jeder Strahlteiler besteht aus einem Paar hochpräziser rechtwinkliger Prismen mit hoher Toleranz, die mit einer dielektrischen Beschichtung auf der Hypothenuse eines Prismas verklebt sind.

Nicht polarisierender Strahlteilerwürfel besteht aus einem Paar präziser, hochpräziser rechtwinkliger Prismen, die mit einer metallisch-dielektrischen Beschichtung auf der Hypothenuse eines der Prismen verkittet sind. Die geringe Polarisationsabhängigkeit der metallisch-dielektrischen Beschichtung ermöglicht eine Abweichung von Transmission und Reflexion für S- und P-Polarisationszustände von maximal 5 %. Das bedeutet, dass der Polarisationszustand des einfallenden Strahls nicht verändert wird. Wir bieten sowohl breitbandige als auch einwellige nichtpolarisierende Strahlteilerwürfel (NPBS) an. Jede Strahlteilerfläche ist mit einer Antireflexbeschichtung versehen, um eine maximale Transmissionseffizienz für den jeweiligen Wellenlängenbereich zu erzielen.

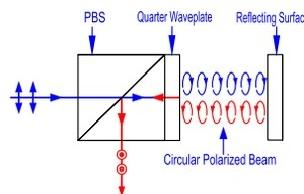

Optischer Isolator ist eine Kombination aus einem Polarisationsstrahlteilerwürfel (PBS) und einer Viertelwellenplatte aus Quarzkristall. Einfallendes Licht wird vom PBS linear polarisiert und von der Viertelwellenplatte zirkular polarisiert. Wird ein Teil des austretenden Strahls in den Isolator zurückreflektiert, wandelt die Viertelwellenplatte den reflektierten Strahl in einen linear polarisierten Strahl um, der senkrecht zum Eingangsstrahl steht. Dieser Strahl wird dann vom PBS blockiert und gelangt nicht zurück zum Eingang des Systems. Besonderheit:Optisches Feedback blockierenPassive Isolierung von linear polarisiertem LichtHohe IsolierungRoHS-konform

Dünnschicht-Linearpolarisator Diese Komponente besteht aus vorderen und hinteren N-BK7-Glassubstraten mit einer dazwischenliegenden linear polarisierenden Folie und bietet zwei Montagemöglichkeiten: Haltering und Drehhalterung. Über die gesamte optische Oberfläche ist die Transmissionsachse gleichmäßig ausgerichtet, wodurch ein linear polarisierter Lichtstrahl mit einer bestimmten Polarisationsrichtung erzeugt wird. Sie gewährleistet ein hohes Extinktionsverhältnis und arbeitet über einen weiten Einfallswinkelbereich effektiv.
